Технически университет – София

Катедра „Радиокомуникации и видеотехнологии”

Дисциплина ”Сигнали и системи”

Протокол

Лабораторно упражнение № 1

Спектрален анализ на периодични сигнали

Проверил:………………

/гл. ас. С. Колев/

background image

1.Задание

1.1 Да се съставят симулационни модели за изследване на амплитудно- и фазово-
честотния спектър на следните периодични тестови сигнали:
А)трионообразен
Б)правоъгълни импулси
В)гаусови импулси
1.2 Да се изследват експериментално амплитудно-честотния и фазово-честотния
спектър на сигналите при промяна на различните техни параметри.Да се начертаят
получените диаграми.
1.3 Да се съставят симулационни модели и да се изследват експериментално
амплитудно-честотния и фазово-честотния спектър на изхода на следните системи:
А)интегрираща
Б)диференцираща
В)закъснителна
Г)с двустранно ограничение на нивото на сигнала,когато на входа на системите е
подадена поредица правоъгълни импулси.
1.4 Да се начертаят спектралните диаграми на входа и изхода на съответните
системи и се направи анализ на тяхното изменение.

2.Изпълнение
1.1(1.2)

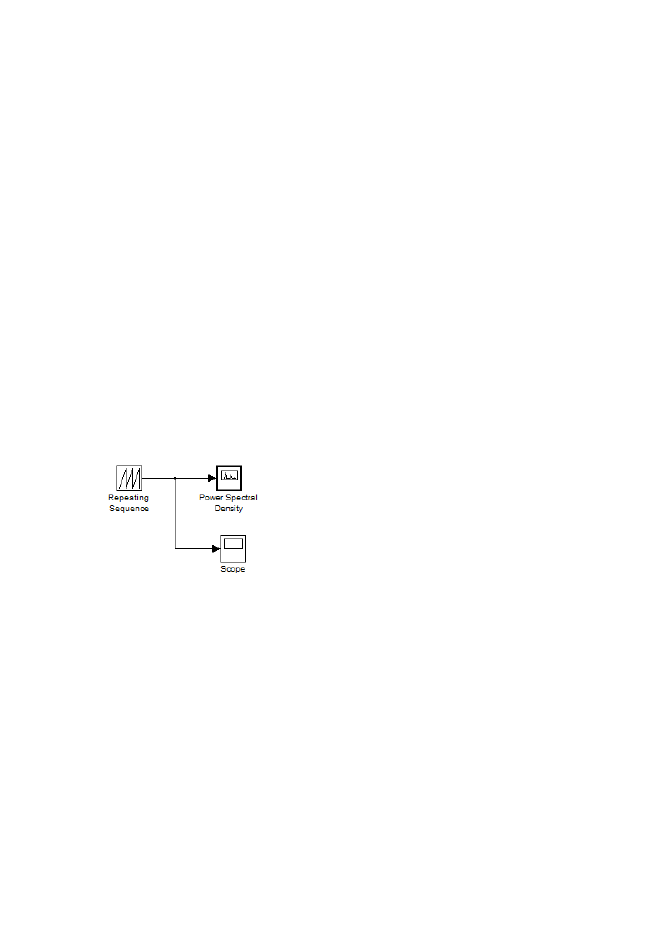

А) Схема за спектрален анализ на трионообразни периодични сигнали

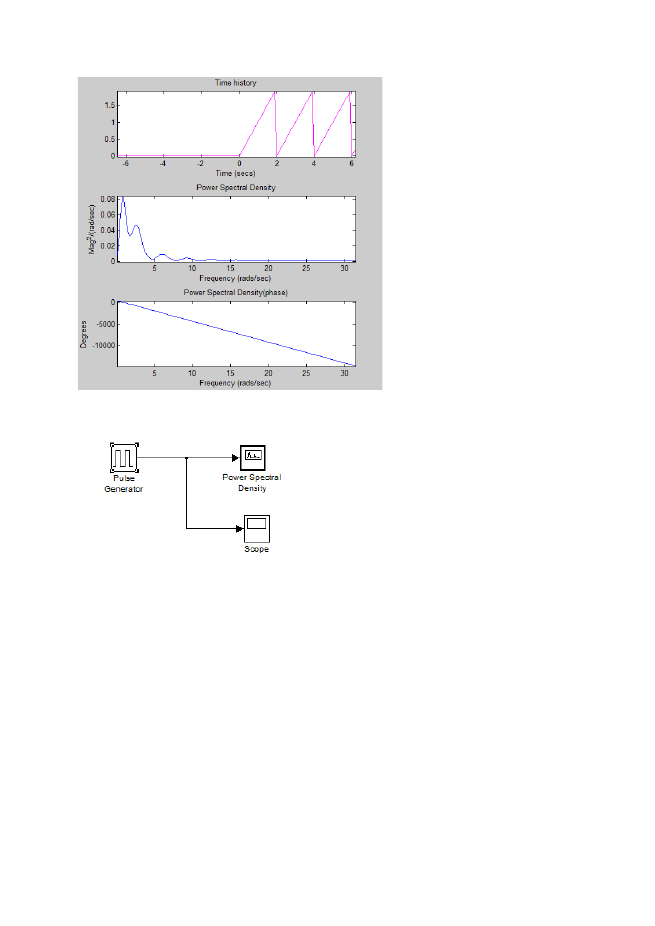

Спектрална диаграма:

background image

Б)Схема за спектрален анализ на правоъгълни импулси

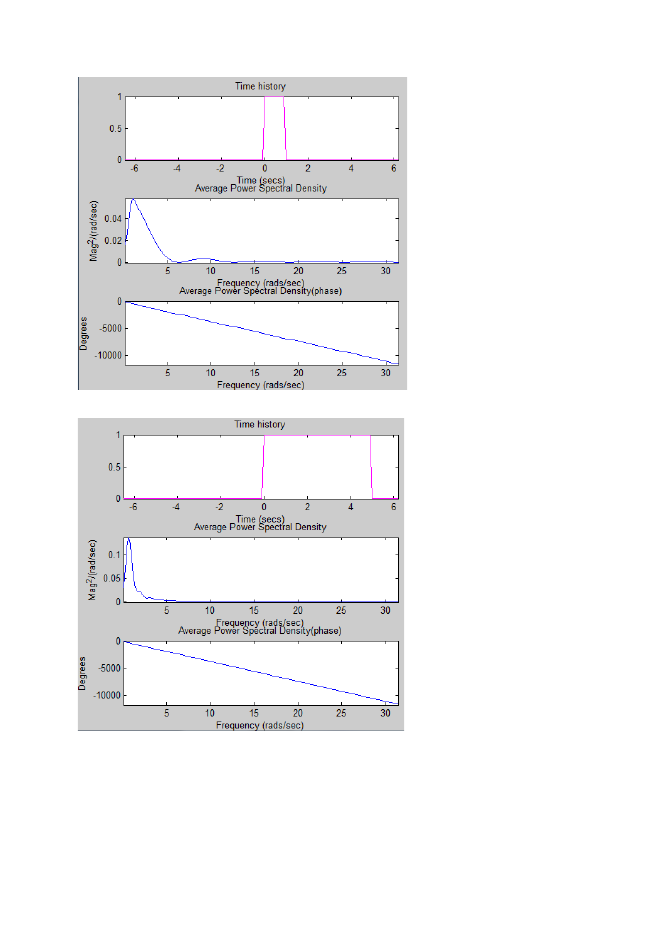

Спектрални  диаграми:
-при к=0,1

background image

-при к=0,5

-при к=0,8
