Професиона гимназия по

                      механоелектротехника

                 „ген.Иван Бъчваров“





На

………………………………………..

Тема:



Да се изчисли Широколентово усилвателно

       стъпало с емитерна (паралелна) корекция



Проверил:.................

/………………..

/





Гр.Севлиево

                                    2011г.

Теоритична част

1

background image

Широколентовият (ШЛУ) усилвател е променливотоков усилвател на

напрежение и има широка честотна лента, която се постига с еднакви елементи
за ниско- и вискочестотна корекция.Сигналът, усилван от ШЛУ може да бъде
двуполярен, аналогов или смесен.

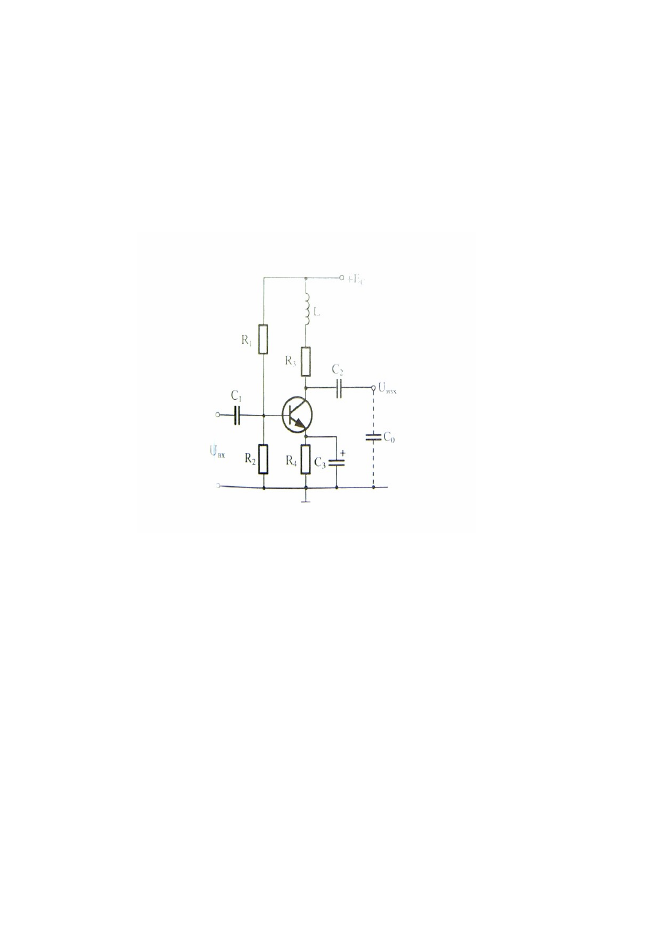

Високочестотна (ВЧ) корекция може да се направи чрез включване на

бобина последователно на колекторния резистор или коригираща група
(кондензатор и резистор) свързана последователно на емитера (фиг. 1).

Фиг. 1

За ШЛУ се въвежда нов параметър- площ на усилване, които се определя с
коефициента на усилване и честотната лента G=K.∆f. Предназначението и
действието на елементите в схемата са еднакви с тези в RC усилвателя.
R

1

 R

2

 – базов делител на напрежение. Осигурява необходимото фиксирано

постоянно напрежение на базата.
R

3

 – колекторен резистор.ограничава протичането на колекторен ток по-голям

от максималния на транзистора.
R

4

 – емитерен резистор, създава последователна отрицателна режимна

обратна връзка, която стабилизира температурно работата на транзистора.
С

1

и С

2

 – разделителни сондензатори. Включват се последователно на входа и

на изхода на усилвателя и прекъсват по постоянен ток веригата между
предното и следващото стъпало и усилвателя.
С

3

 –емитерен кондензатор, създава последователна отрицателна сигнална

обратна връзка.

2

background image

L – коригираща бобина, включва се в колекторната верига. При ниски честоти
съпротивлението е малко и не влияе върху усилването на разнополярни
сигнали с ниски честоти.

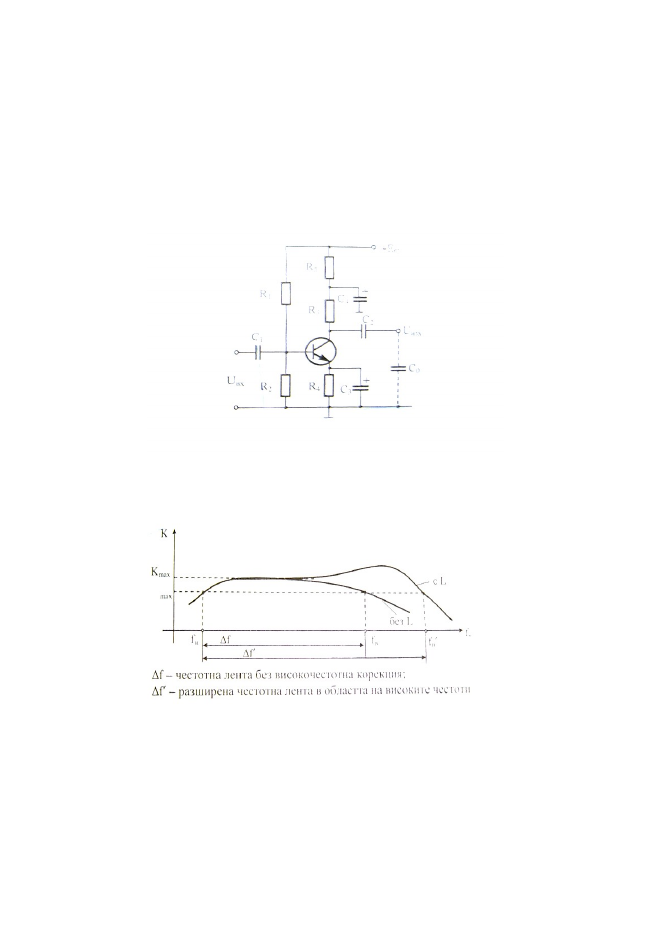

Нискочестотна (НЧ) корекция при тези усилватели се извършва с помоща

на НЧ филтър R5 и C4, включен последователно на колекторния резистор и
захранването на схемата (фиг. 2). При ниски честоти съпротивлението на
усилвателя. Това позволява честотната лента да се разшири в областта на НЧ.
За сигнали с високи честоти филтърът има малко съпротивление и не влияе на
работата на усилвателя

                                                             Фиг.2

Фиг. 2

фиг. 3



фиг.3

Изчислителна записка
