Технически Университет – София

Факултет по Електронна Техника и Технологии

Катедра “Електронна Техника”

Реферат №1 по

“Автоматизация на електронното производство”

ТЕМА: “Да се опишат и сравнят техническите
характеристики на програмируемите логически

контролери – VIPA 400V, VIPA 500S и System S7-400

Студент: Кирил Генчев Генев
Специалност: Електроника
Фак.№ 06031376

04.11.2009

Проверил: .............

/гл. ас. Е. Балканска/

background image

I.

Основни сведения

Програмируеми   логически   контролери   –   “Programmable  Logical

Controller (PLC)” са устройства които се използват за управление на
различни машини, съоръжени и технологични процеси чрез цифрови или
аналогови   входове   и   изходи.   Промишлените   контролери   са   програмно
управлявани устройства, тоест връзката между входните въздействия и
изходните реакции на системата се осъществява чрез последователност
от инструкции, реализиращи алгоритъма на управление. Програмата за
управление   се   съхранява   в   програмируемата   памет   на   промишления
контролер и може да бъде променена в процеса на работа.

II. Програмируеми логически контролери – Vipa 400V, Vipa 500S и

SoftPlc

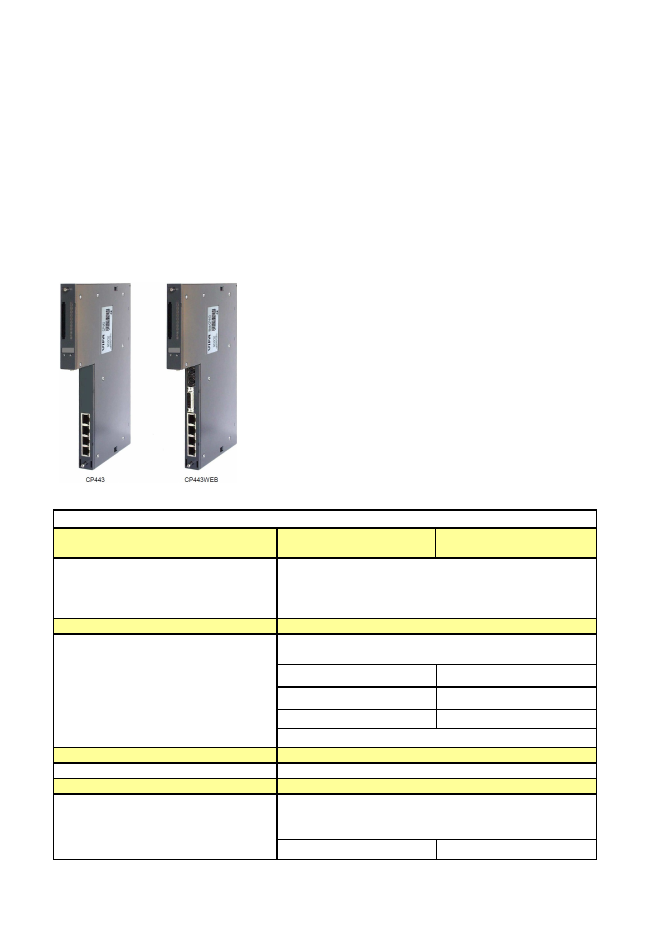

- VIPA System 400V

VIPA   System   400V,  оборудвам   с

СР443,

предлага   комуникационен   процесор   за
програмиране   и   пренос   на   данни   чрез
Ethernet.  Този   модул   е   подходящ   за
интегриране към

s7-400

на Siemens, като се

поставя директно в

Siemens S7-400-Rack

. Има

два модела на

СР443:

CP443  VIPA  –

Комуникационен процесор,

TCP/IP 10/100MBit, LCD, 4-port hub

CP443WEB VIPA

– Комуникационен

процесор, TCP/IP, LCD, 4-port hub, PS2
порт за клавиатура и мишка и DVI порт

.

Основни технически данни

Електрически
характеристики

VIPA CP443-1VX00

CP443

VIPA CP443-1VX10

CP443WEB

Захранващо напрежение
Консумиран ток
Разсейвана мощност
Скорост на пренос на данни

5V DC

тип. Стойност 2А

10W

10/100Mbit/s

Интерфейси

Настройка
Диагностика
B+B / HMI
Клавиатура
Мишка
Индикатори режим на работа

COM порт / RS232

LCD дисплей

-

DVI интерфейс

-

1хMiniDIN

-

1хMiniDIN

LED индикатори

Ethernet/TCP/IP

4 port RJ 45-Mini HUB

Размери и тегло

Корпус

Ширина/височина/дълбочина
Тегло

Предназначен за вграждане в Siemens

S7-400

25/29/210 mm

750г.

800г.

2

background image

LED  индикатори

–   индицират   текущия   режим   на   работа   на

CP443

и

състоянието на изпълняваната програма.

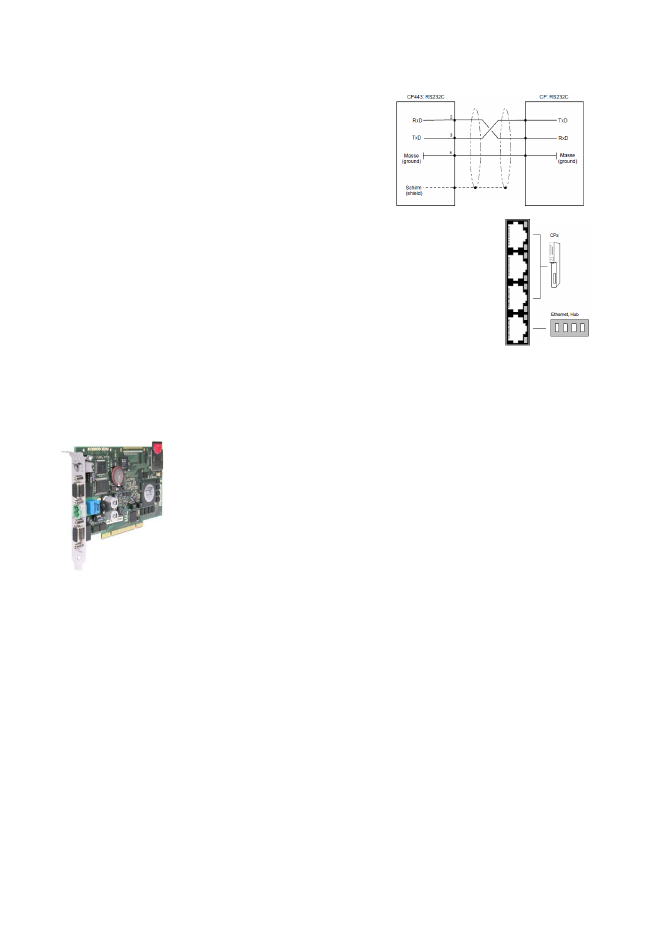

COM-port  RS232C

–  RS232   интерфейсът   е

адресиран като

COM1.

Максималната дължина

на   проводника   за   комуникация   е   15м,   а
максималната скорост до 57,6кб/с.



RJ-45 4-port  mini  hub

– на лицевата страна на модула

се   намира   4   портов  mini  hub.   Интерфейса   за   връзка   с
Ethernet  се   осъществява   чрез   кабел   с   усукана   двойка.
За uplink порт за допълнителен hub се използва първото
RJ-45   гнездо.   Към   останалите   3   могат   свободно   да   се
свързват други програмируеми контролери.

Клавиатура/ мишка

– допълнителни интерфейси за мишка и клавиатура

DVI интерфейс

– съвместим както с аналогови така и с цифрови

монитори с максимална резолюция 1280х1024 точки.

- VIPA 500S – ПС управляваща система

С “технологията SPEED7” на VIPA системата 500S е най-
бързата управляваща система, която се програмира със
STEP®7   от   Siemens,   на   света.   Максималната   памет   за
програми   и   данни   вече   е   вградена   в   процесорите
SPEED7. В зависимост от типа на процесора, вградената
памет може да бъде разширена от 256kByte/512kByte до
2Mbyte/8Mbyte, съответно използвайки подходящата VIPA
MemoryConfigurationCard.   Системата   500S   на   VIPA   е
проектирана за работа в PC слот с PCI интерфейс. В
доставката е включен OPC сървър за комуникация между

процесора   и   компютъра.   Периферията   е   свързана   чрез   интегрирания
Profibus-DP-Master интерфейс. Процесорите са оборудвани с интерфейс
Ethernet   за   PG/OP   комуникация.   CPU   517S/NET   има   допълнителен
комуникационен   процесор   CP343   за   TCP/IP   комуникация.   Благодарение
на техните високи технически характеристики (технологията SPEED7) и
възможността   за   избор   на   памет,   процесорите   са   подходящи   за
комплексни задачи за управление.

VIPA 500S

снабден с

51xS

процесор е напълно конкурентно способен

процесор за програмируеми логически контролери, формата на PCI
карта за персонален компютър.
След хардуерната инсталация, картата е свързана към PC посредством
COM интерфейс. Възможна е автономна работа на картата посредством
допълнително външно 24V захранване и слот за външна памет ММС.
