Устройства за обработка на аналогови сигнали
background image





Устройства за обработка на

аналогови сигнали

Обработката на аналогови сигнали обхваща широка

гама от операции (сумиране, изваждане, умножаване,

деление, диференциране, интегриране, логаритмуване,

антилогаритмуване), които целят пренасянето,

съхраняването и представянето на информацията с

минимални изкривявания. Всяка от тях може да се

опише с подходяща математическа функция.

Успешното реализиране на операциите се извършва с

активни елементи, което е свързано с усилване на

сигнала –

решаващи усилватели

background image





Усилватели за сумиране и

изваждане на сигнали

• Устройството за сумиране на сигнали се

реализира с ОУ. Той се използува с
минимален брой елементи, има много голямо
входно и много малко изходно
съпротивление.

• Съобразно схемата се различават три

разновидности суматори:

– инвертиращ
– неинвертиращ
– диференциален

background image

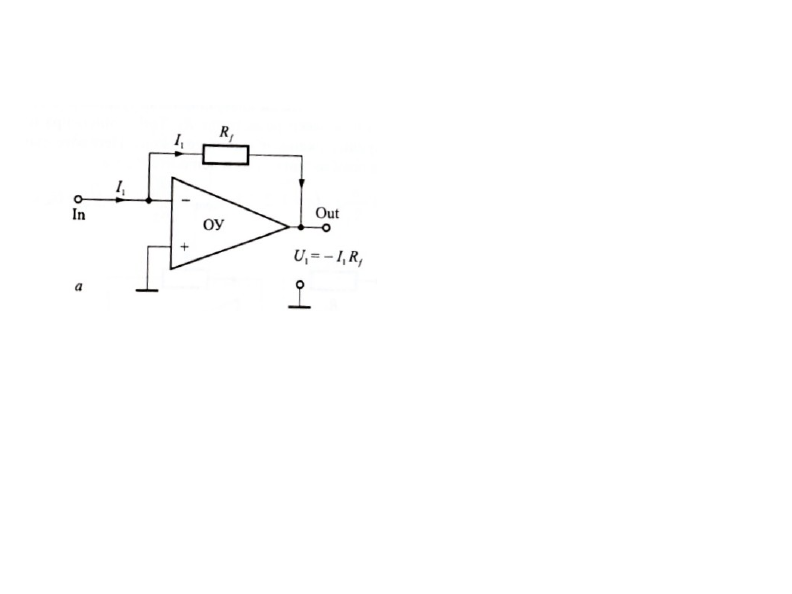

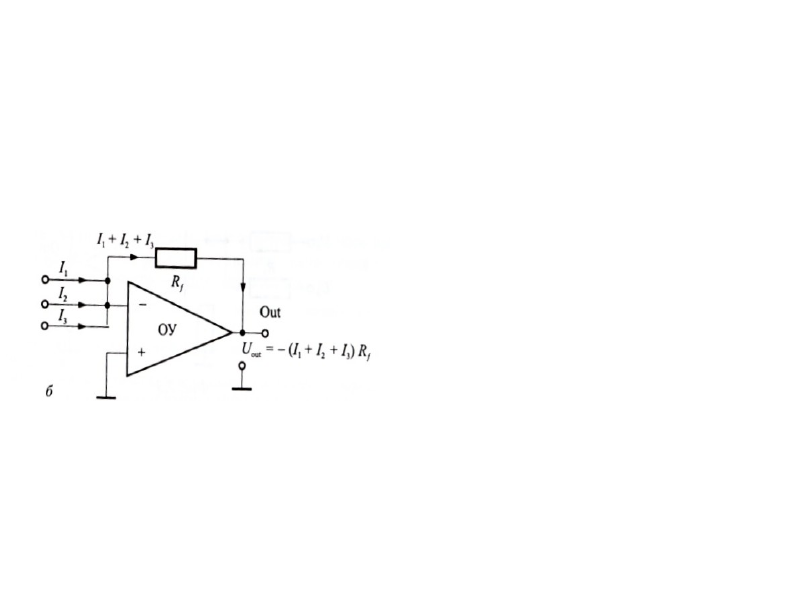

Опростена схема на суматор

• Токът не протича през

този вход, а минава
през резистора Rf. В
резултат на това в
изхода се формира
напрежение U1=-I1Rf.
Знакът – отчита
промяната на
полярността при
използуване на
инвертиращия вход

• Резисторът Rf е

включен във веригата
на обратната връзка.
Токът I1 се подава на
инвертиращия вход,
чийто потенциал е
нулев, тъй като ОУ е
идеален

background image





Схема на суматор

• Схемата осъществява

сумиране на входните
токове, броят на които е
произволен. Работи с
постояннотокови и
променливотокови
сигнали. Ако на изхода
се добави инвертор,
схемата сумира без да
инвертира

background image

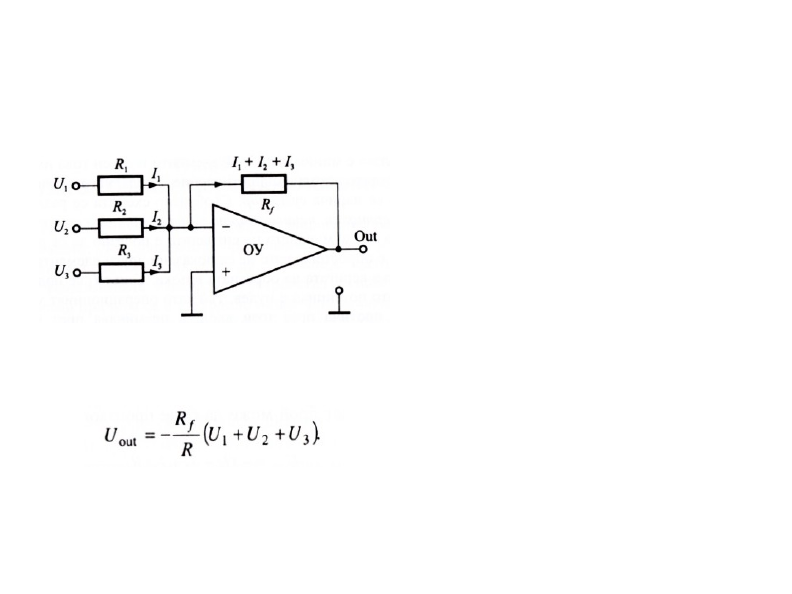

Суматор с входни резистори

Ако съществуваше само

клонът R1 на изхода се
получава напрежение

Uout = -UinRf/R1
Това е инвертиращ

усилвател и
коефициентът на
усилване се определя
от зависимостта

A=Uout/Uin = -Rf/R1

Коефициентите RF/R1, RF/R2 ….. определят тежестта на
напреженията U1,U2 ……….. и се наричат

мащабни

коефициенти

background image





• Като се вземе под внимание
Uout = - (I1 +I2 + I3)Rf
За изходното напрежение се получава

• В частния случай, когато съпротивленията R1,

R2, R3 са еднакви и равни на R

Uout = - Rf/R (U1 + U2 + U3)

background image





Инвертиращ суматор

• Резисторът R3

компенсира изместването
на нулата на изхода,
предизвикано от входните
токове. Неговото
съпротивление е равно на
паралелната комбинация
от R1 и всички R2

background image

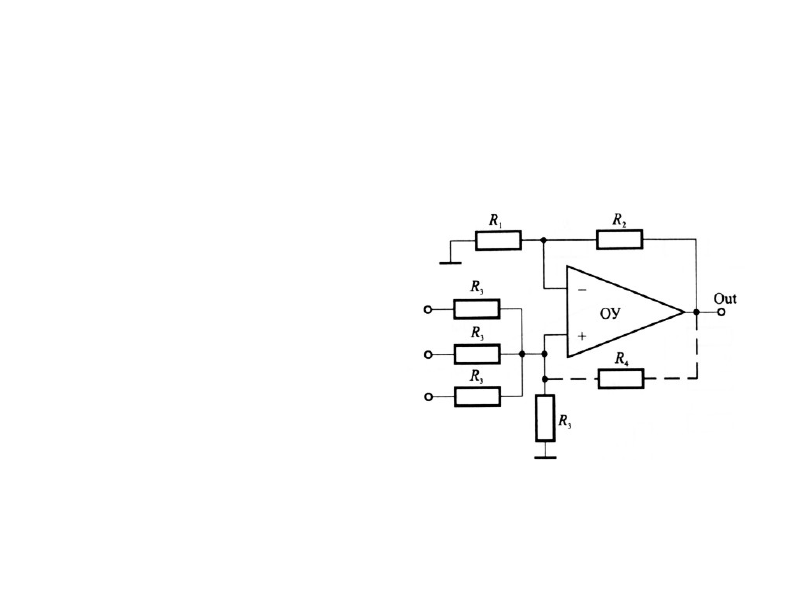

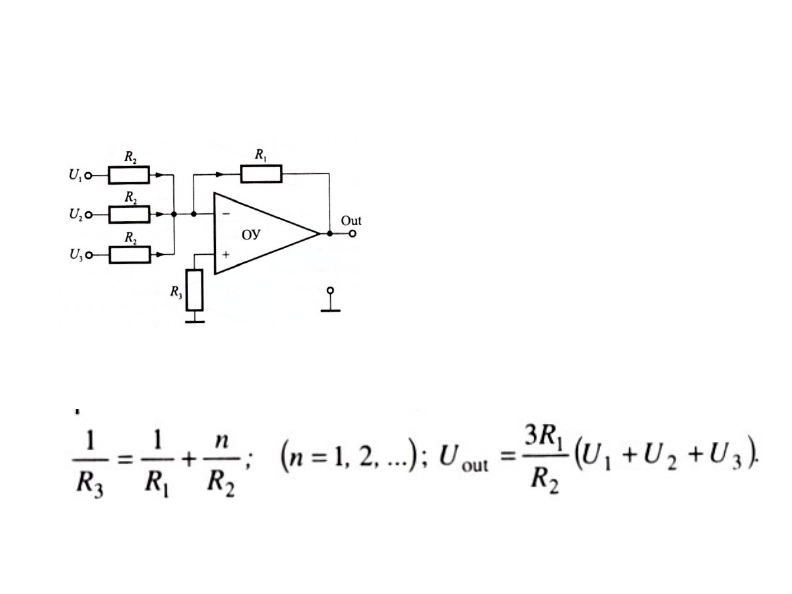

Неинвертиращ суматор

• Отличава се по

разположението на
пасивната сумираща
верига, която е
включена към
неинвертиращия
вход на ОУ. При
необходимодт от
ПОВ се добавя
резисто R4

background image

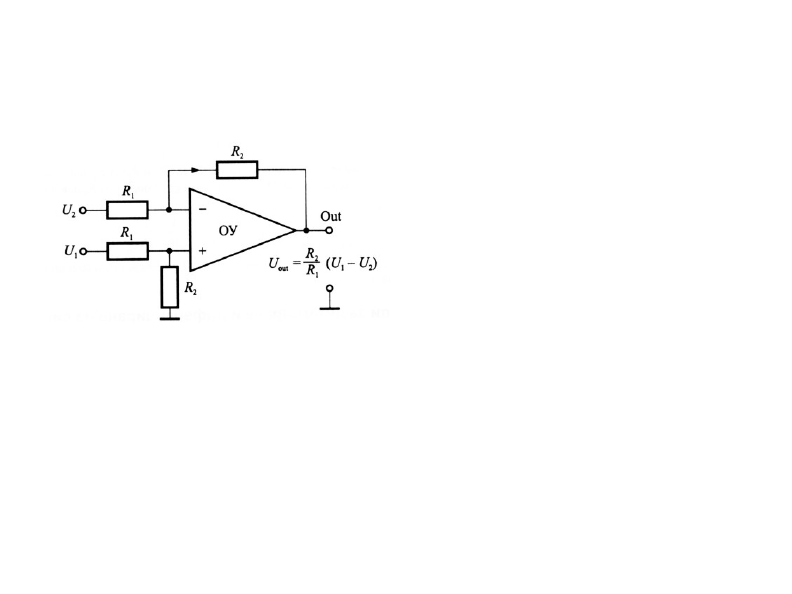

Схема за изваждане

• Използува се

свойството на ДУ да
реагира на разликата от
напреженията върху
двата входа (в примера
са дадени само по един
клон към двата входа)
Изходното напрежение
е разлика от усилените
напрежения на двата
входа

Разгледаните схеми са
сравнително прости и това е
тяхното предимство.
Взаимното влияние между
източниците на сумиране е
слабо, тъй като входното
напрежение на ОУ е малко

background image

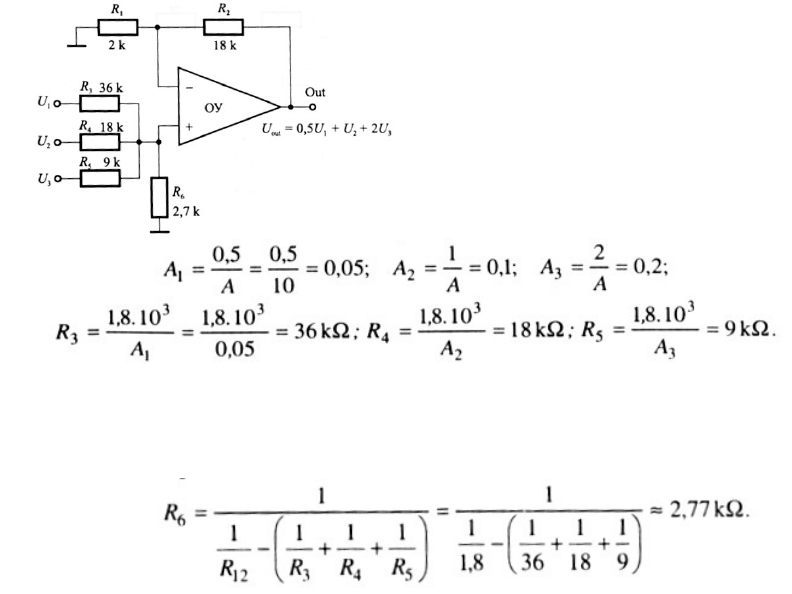

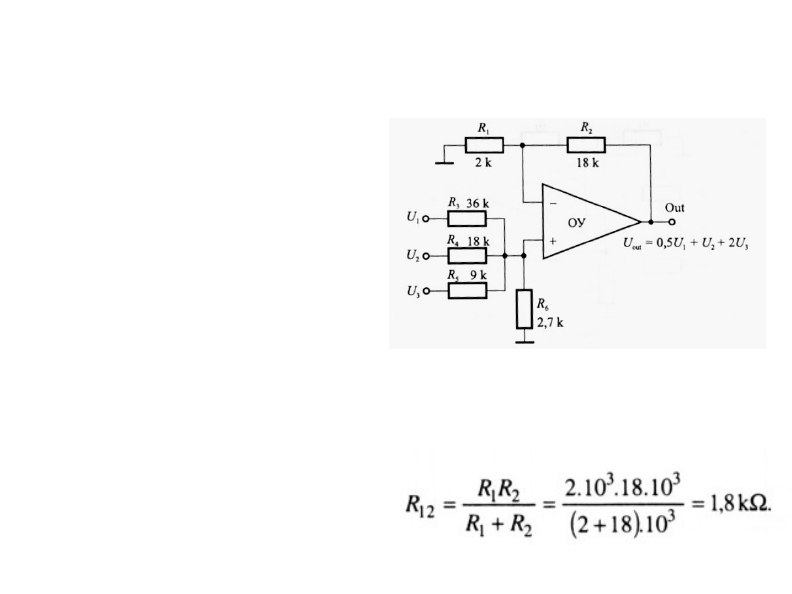

Да се изчисли неинвертиращ суматор, който

осигурява зависимостта Uout = 0,5U1+U2+2U3

• Коефициентът на усилване

трябва да бъде по-голям от
най-големия коефициент
на предаване, който е пред
U3, т.е. А>2. Приемаме
А=10

• А=(R2/R1)+1
• Приемаме R1 = 2k; тогава

R2 =18k

• Паралелната комбинация

на R1 и R2 определя
общото съпротивление към
не инвертиращия вход

background image





Съпротивленията към
клоновете на сумиращите
напрежения се определят
чрез полученото
съпротивление и
съответните коефициенти
на предаване

Необходимо е паралелната комбинация ат R3, R4, R5, R6
да е равна на другата паралелна комбинация от R1 и R2,
която е 1,8k. От тази зависимост се определя R6 в килооми
